Trong ngành sản xuất giấy cùng với bao bì hiện đại, việc ứng dụng công nghệ tự động hóa không còn là lựa chọn mà đã trở thành tất yếu. Hệ thống điều khiển PLC (Programmable Logic Controller) kết hợp màn hình HMI (Human Machine Interface) đang cách mạng hóa cách vận hành máy cắt giấy, mang lại những cải tiến vượt bậc về hiệu suất, độ chính xác cũng như an toàn trong sản xuất, đồng thời tối ưu hóa giá máy cắt giấy trên thị trường.

Tại sao cần ứng dụng PLC và HMI cho Máy cắt giấy?

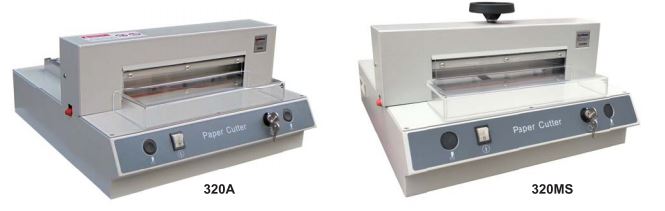

Giám sát, điều khiển Máy cắt giấy trực quan, chính xác

Hệ thống PLC-HMI cung cấp khả năng giám sát toàn diện mọi thông số hoạt động của máy cắt giấy. Thông qua màn hình HMI có giao diện đồ họa trực quan, người vận hành có thể theo dõi tốc độ cắt, chiều dài cắt, áp suất thủy lực cùng nhiệt độ động cơ trong thời gian thực. Khả năng hiển thị số liệu chính xác đến từng mm giúp đảm bảo chất lượng sản phẩm đạt tiêu chuẩn cao nhất.

Điều khiển trực tiếp thông qua màn hình cảm ứng cho phép người vận hành thay đổi các thông số một cách nhanh chóng, chính xác. Tính năng này đặc biệt hữu ích khi cần điều chỉnh khổ giấy hoặc tốc độ cắt theo yêu cầu đơn hàng khác nhau.

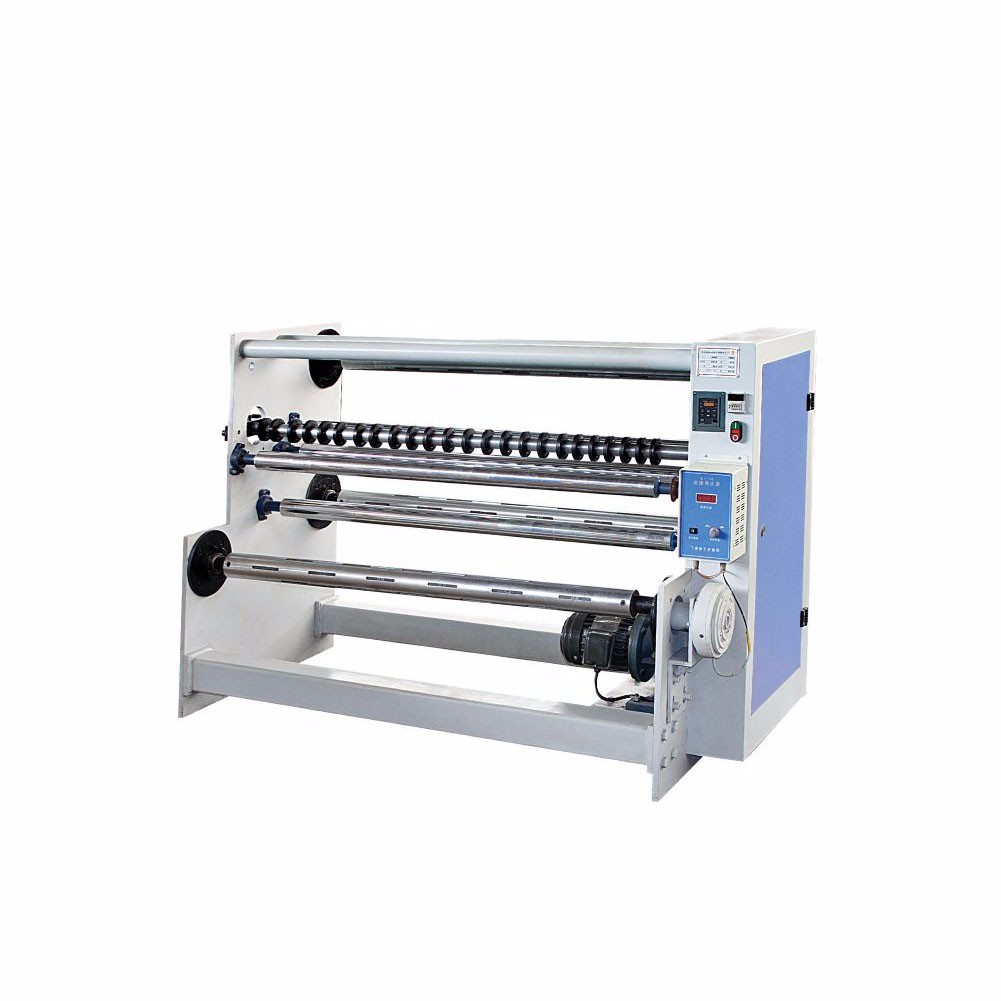

Gia tăng năng suất cho các loại Máy cắt giấy, Dao cắt kim loại, Dao tròn xẻ rãnh

Máy cắt giấy truyền thống, chẳng hạn như máy cắt giấy cơ, thường hoạt động theo chế độ ngắn hạn lặp lại (start-stop), gây gián đoạn trong sản xuất, đồng thời giảm tuổi thọ động cơ. Hệ thống PLC-HMI khắc phục hoàn toàn nhược điểm này bằng cách:

Khổ giấy được nhập trực tiếp từ màn hình HMI, máy có khả năng cắt được mọi khổ giấy theo yêu cầu
Motor cắt được điều khiển dạng vòng kín, đảm bảo độ chính xác cao
Tự động điều chỉnh tốc độ motor cắt theo tốc độ giấy, tạo sự đồng bộ hoàn hảo
Motor cắt chạy liên tục trong suốt quá trình sản xuất, giúp máy vận hành êm ái, tăng tuổi thọ động cơ

Với khả năng đạt tốc độ cắt lên tới 300 mét/phút, hệ thống mang lại hiệu suất sản xuất vượt trội so với phương pháp truyền thống.

Nâng cao độ an toàn, cải thiện điều kiện làm việc

Hệ thống PLC-HMI tích hợp nhiều tính năng an toàn quan trọng:

Phát ra cảnh báo âm thanh cũng như hình ảnh khi phát hiện bất thường trong hệ thống
Bảo vệ thiết bị bằng cách giới hạn các giá trị hoạt động, ngăn ngừa quá tải, hỏng hóc
Giảm thiểu sự can thiệp trực tiếp của con người vào các bộ phận nguy hiểm
Cung cấp giao diện làm việc thông minh, trực quan, cải thiện điều kiện lao động

Tính năng khóa tham số sau khi cài đặt giúp tránh việc thay đổi sai sót từ phía công nhân vận hành, đảm bảo hệ thống luôn hoạt động ổn định. Điều này cũng đòi hỏi người vận hành phải nắm vững cách sử dụng máy cắt giấy một cách an toàn và hiệu quả.

Quản lý dữ liệu hiệu quả, tăng tính linh hoạt

HMI có khả năng thu thập đi đôi với lưu trữ dữ liệu về toàn bộ quá trình sản xuất, từ đó tạo ra các báo cáo chi tiết về hiệu suất, chất lượng cùng tình trạng hoạt động của máy. Dữ liệu này có thể được xuất ra để phục vụ công tác lưu trữ, đánh giá và cải tiến quy trình sản xuất.

Hệ thống cho phép thay đổi cấu hình dễ dàng mà không cần lập trình lại PLC, đồng thời có thể tích hợp với các hệ thống quản lý khác như SCADA hoặc MES để tạo nên một hệ thống quản lý sản xuất toàn diện.

Nguyên lý hoạt động của hệ thống điều khiển PLC và HMI trên Máy cắt giấy

Vai trò của PLC trong việc điều khiển Dao cắt giấy, Dao cắt sắt

PLC đóng vai trò như “bộ não” của toàn bộ hệ thống điều khiển máy cắt giấy. Thiết bị này nhận tín hiệu từ các cảm biến cùng thiết bị đầu vào, xử lý thông tin theo chương trình đã lập sẵn, sau đó gửi lệnh điều khiển đến các thiết bị đầu ra như động cơ, xi lanh thủy lực và biến tần.

Chức năng chính của PLC trong hệ thống bao gồm:

Điều khiển tốc độ cũng như vị trí của dao cắt với độ chính xác cao
Quản lý chuỗi động tác cắt theo trình tự logic được lập trình
Điều khiển biến tần thông qua giao thức Modbus RTU, hạn chế sai số so với điều khiển analog
Xử lý tín hiệu từ encoder để đo tốc độ băng tải, đồng thời điều chỉnh tốc độ dao cắt tương ứng
Thực hiện các chức năng bảo vệ như giám sát quá tải, quá nhiệt và các tình trạng bất thường khác

Quá trình này đòi hỏi việc cân chỉnh máy cắt giấy phải được thực hiện một cách tỉ mỉ để đạt hiệu quả tối ưu.

Vai trò của màn hình HMI trong giám sát và vận hành

Màn hình HMI cung cấp giao diện tương tác giữa người vận hành với hệ thống tự động. Thiết bị này hiển thị tất cả thông tin quan trọng, cho phép người dùng can thiệp vào quá trình vận hành khi cần thiết.

Các chức năng chính của HMI:

Hiển thị thông số vận hành theo thời gian thực như tốc độ cắt, chiều dài sản phẩm, số lượng đã cắt
Cung cấp giao diện để nhập thông số sản xuất mới như khổ giấy, chiều dài cắt
Hiển thị cảnh báo cùng thông báo lỗi kèm theo hướng dẫn xử lý
Tạo và lưu trữ các recipe (công thức) sản xuất khác nhau
Theo dõi thời gian hoạt động của thiết bị để lập kế hoạch bảo dưỡng máy cắt giấy định kỳ

Các giao thức kết nối PLC và HMI phổ biến (Modbus, PROFINET, Ethernet/IP)

Modbus RTU/TCP

Modbus là giao thức truyền thông công nghiệp phổ biến nhất trong các ứng dụng tự động hóa. Với cấu trúc đơn giản cùng độ tin cậy cao, Modbus cho phép kết nối dễ dàng giữa PLC với HMI. Trong hệ thống máy cắt giấy, Modbus RTU thường được sử dụng để điều khiển biến tần, trong khi Modbus TCP được ứng dụng cho kết nối mạng Ethernet.

PROFINET

PROFINET nổi bật với khả năng truyền dữ liệu thời gian thực nhanh chóng, ổn định. Giao thức này đặc biệt phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và thời gian phản hồi ngắn như hệ thống cắt giấy tốc độ cao.

Ethernet/IP

Dựa trên chuẩn Ethernet, giao thức này cung cấp tốc độ truyền dữ liệu cao đi cùng khả năng mở rộng linh hoạt. Ethernet/IP hỗ trợ nhiều dịch vụ và cấu hình khác nhau, cho phép xây dựng hệ thống tự động hóa phức tạp với khả năng tích hợp cao.

Hướng dẫn kết nối cũng như cài đặt cơ bản PLC – HMI cho Máy cắt giấy

Bước 1: Xác định giao thức và cấu hình thông số kết nối PLC

Trước tiên, cần xác định loại PLC và HMI được sử dụng để chọn giao thức kết nối phù hợp. Thông thường, các thương hiệu như Siemens, Mitsubishi, Schneider đều hỗ trợ đầy đủ các giao thức chính.

Các bước thực hiện:

Thiết lập địa chỉ IP cho PLC (nếu sử dụng Ethernet)
Cấu hình thông số truyền thông như baud rate, parity, stop bit cho kết nối serial
Tạo các biến dữ liệu trong PLC tương ứng với thông số cần giám sát và điều khiển
Lập trình logic điều khiển cho máy cắt giấy theo yêu cầu kỹ thuật

Bước 2: Cấu hình màn hình HMI, thiết kế giao diện điều khiển

Thiết kế giao diện HMI cần đảm bảo tính trực quan, dễ sử dụng, cung cấp đầy đủ thông tin cần thiết:

Tạo kết nối mới trong phần mềm HMI và chọn giao thức phù hợp
Thiết lập thông số kết nối giống với PLC
Thiết kế màn hình chính hiển thị các thông số quan trọng như tốc độ, chiều dài cắt, trạng thái hoạt động
Tạo màn hình cài đặt cho phép thay đổi thông số sản xuất
Thiết kế màn hình cảnh báo cùng lịch sử hoạt động

Bước 3: Kiểm tra kết nối và vận hành thử nghiệm

Sau khi hoàn tất cấu hình, tiến hành kiểm tra toàn diện:

Kiểm tra kết nối vật lý và thông số truyền thông
Test từng chức năng trên HMI để đảm bảo hoạt động chính xác
Chạy thử hệ thống với các thông số khác nhau
Đào tạo nhân viên vận hành cách sử dụng hệ thống mới

Giải pháp điều khiển Máy cắt giấy hiệu quả từ Trạm Cơ Khí

Trạm Cơ Khí tự hào là đơn vị tiên phong trong việc ứng dụng công nghệ PLC-HMI cho các giải pháp máy cắt giấy. Với kinh nghiệm nhiều năm trong lĩnh vực cơ khí chính밀, chúng tôi cung cấp các giải pháp toàn diện:

Sản phẩm chất lượng cao:

Máy cắt giấy được tích hợp hệ thống điều khiển PLC-HMI hiện đại, khác biệt hoàn toàn so với các dòng máy cắt giấy cũ trên thị trường
Dao cắt giấy chính xác từ thép hợp kim cao cấp với giá dao cắt giấy cạnh tranh
Dao cắt kim loại và dao tròn xẻ rãnh với độ bền vượt trội

Dịch vụ chuyên nghiệp:

Tư vấn giải pháp phù hợp với từng nhu cầu sản xuất
Thiết kế và lập trình hệ thống điều khiển tùy chỉnh
Đào tạo vận hành và bảo trì định kỳ
Hỗ trợ kỹ thuật 24/7 đảm bảo sản xuất liên tục, bao gồm cả dịch vụ sửa máy đục lỗ và các thiết bị công nghiệp khác

Một số lỗi kết nối PLC với HMI thường gặp cùng cách khắc phục

Lỗi kết nối mạng và phương pháp khắc phục?

Nguyên nhân: Cáp mạng hỏng, địa chỉ IP sai, hoặc thiết bị mạng gặp sự cố.

Cách khắc phục: Bạn cần kiểm tra lại kết nối vật lý, xác minh địa chỉ IP, sau đó khởi động lại thiết bị mạng.

Làm thế nào để sửa lỗi cấu hình giao thức?

Nguyên nhân: Lỗi này xảy ra khi thông số truyền thông không khớp giữa PLC và HMI.

Cách khắc phục: Hãy đối chiếu và đồng bộ tất cả thông số như baud rate, parity, địa chỉ station.

Nguyên nhân và cách xử lý lỗi cấu hình biến?

Nguyên nhân: Địa chỉ của biến bị sai hoặc kiểu dữ liệu không tương thích.

Cách khắc phục: Cần kiểm tra lại bảng ánh xạ biến, đảm bảo đúng địa chỉ cũng như kiểu dữ liệu.

Cách khắc phục lỗi phần mềm khi kết nối PLC – HMI?

Nguyên nhân: Do phần mềm bị lỗi hoặc phiên bản không tương thích.

Cách khắc phục: Hãy cập nhật phần mềm lên phiên bản mới nhất và kiểm tra lại tính tương thích.

Lỗi phần cứng khi kết nối và cách xử lý?

Nguyên nhân: Card mạng hoặc cổng kết nối trên thiết bị đã bị hỏng.

Cách khắc phục: Tiến hành thay thế thiết bị hỏng và kiểm tra lại nguồn điện cung cấp.

Hệ thống điều khiển PLC-HMI không chỉ mang lại hiệu quả kinh tế mà còn nâng cao chất lượng sản phẩm, đồng thời tạo ra môi trường làm việc an toàn hơn. Là một công ty sản xuất máy công nghiệp uy tín, Trạm Cơ Khí cam kết đồng hành cùng doanh nghiệp trong hành trình hiện đại hóa sản xuất, mang lại giá trị bền vững cho khách hàng.
